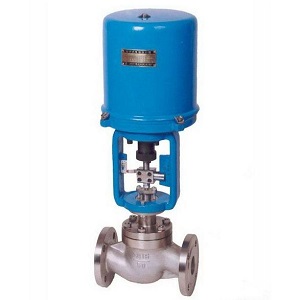

ZAZM 電動套筒調節閥

更新時間：2020-05-05 點擊量：1355

一、產品概述

ZAZM電動套筒調節閥由引進型電動執行機構與的閥體(單座、雙座、套筒)組配而成。是DKZ型電動單元組合儀表中的執行單元，電動調節閥是生產過程自動調節系統中的重要環節之一，它以AC220V電源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。ZAZP電動調節閥應用于化工、石油、冶金、電站、輕紡、造紙等工業生產過程的自動化調節和遠程控制。ZAZP電動調節閥用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。

二、性能指標

項目		指標值
基本誤差%		±3.0
回差%		2.0
死區％		2.0
泄漏量	單座閥	符合JB/T7387-94 IV級小于閥的額定容量×10-4
	雙座閥	符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3
	套筒閥	符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3

三、主要技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
	雙座	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
	雙座	≤ 公稱壓力
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式、雙導向式
流量特性		等百分比、直線性
配置執行器類別		DKZ系列電動執行器(客戶指定品牌亦可)
執行器參數		電源電壓：220V、380V、輸入信號：4-10mA DC、4-20mA DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

四、主要零部件材料

精小型電動調節閥 (單座式結構)			精小型電動調節閥 (套筒式結構)
1	閥體	WCB、CF8、CF8M、CF3	1	閥體	WCB、CF8、CF8M、CF3
2	墊片	PTFE、金屬石墨墊片	2	墊片	PTFE、金屬石墨墊片
3	閥座	304、316、316L	3	套筒	304、316、316L
4	閥芯組件	304、316、316L	4	閥芯	304、316、316L
5	導向套/并帽	304、316、316L / 銅	5	中墊	PTFE、金屬石墨墊片
6	中墊	PTFE、金屬石墨墊片	6	閥蓋	PTFE\石墨墊片
7	閥蓋	WCB、CF8、CF8M、CF3	7	閥桿	304、316、316L
8	填料	PTFE、柔性石墨	8	填料	PTFE、柔性石墨
9	填料壓蓋	WCB、CF8、CF8M、CF3	9	填料壓蓋	WCB、CF8、CF8M、CF3

五、主要連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		653	665	671	683	698	789	792	796	847	855	894	1156	1215
W		460	460	460	460	530	530	530	530	630	630	630	630	630

專業技術、專業制造、專業服務，浙江泰甌有限公司致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是泰甌永恒的主題。公司嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務。特此我公司做出如下承諾：
一、產品嚴格按中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。
二、售前服務 / 產品介紹，技術交流，非標產品設計，疑難解答。
三、售中服務1、信守合同，保證及時供貨，隨時保持與客戶聯系。2、對特殊或復雜的產品，我公司安排技術人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導。
四、售后服務1、泰甌產品質保期為自出廠起 16 個月，實行“三包”服務（包退、包換、包修）。2、產品在使用中我公司將定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。3、對用戶投訴質量問題，快速作出反應，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便進一步提高泰甌的服務質量。
